J41P不銹鋼氧氣截止閥

J41P不銹鋼氧氣截止閥

  • 質量穩定
  • 價格合理
  • 交貨快捷
  • 泰通閥門為您提供全套工程閥門解決方案
  • 銷售：021-6810 3333    6139 0811
  • 傳真：021-5168 6322
  • 地址：上海南匯空港工業區金聞路1288號

詳細介紹

不銹鋼氧氣截止閥(Jy41W-40) 材料表
公稱通徑
DN		 D D1 D2 L D0 H1 H2 Z-φ 重量
KG
mm
25 115 85 65 160 120 286 309 44
32 135 100 78 180 160 290 319 48
40 145 110 85 200 160 289 314 48
50 160 125 100 230 160 292 321 48
65 180 145 120 290 200 356 391 88
80 195 160 135 310 200 361 403 88
100 230 190 160 350 280 413 465 8-23
125 270 220 188 400 320 482 547 8-25
150 300 250 218 480 400 588 673 8-25
200 375 320 282 600 400 679 798 12-30
250 445 385 345 650 450 792 920 12-34
300 510 450 408 750 500 900 1210 16-34
350 570 510 465 850 640 1130 1300 16-34
400 655 585 535 950 800 1570 1570 16-41
500 755 670 612 1150 900 1850 1850 20-48
不銹鋼氧氣截止閥(Jy41w6P) 材料表
公稱通徑
DG（mm)		 尺寸
L D D1 D2 b Z-φd D3 H H1 D0
15 130 95 65 45 16 44 82 218 228 120
20 150 105 75 55 16 44 95 258 272 140
25 160 115 85 65 16 44 98 275 292 160
32 190 135 100 78 18 48 120 282 308 160
40 200 145 110 85 18 48 135 330 354 200
50 230 160 125 100 18 48 150 350 380 240
65 290 180 145 120 18 48 175 400 428 280
80 310 195 160 135 20 88 190 355 390 240
100 350 215 180 155 20 88 210 415 460 280
125 400 245 210 185 22 88 250 460 520 320
150 480 280 240 210 24 8-23 300 510 580 360

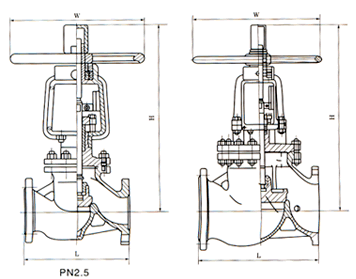

產品結構

溫馨提示：“J41P不銹鋼氧氣截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-68103333    傳真：021-51686322
